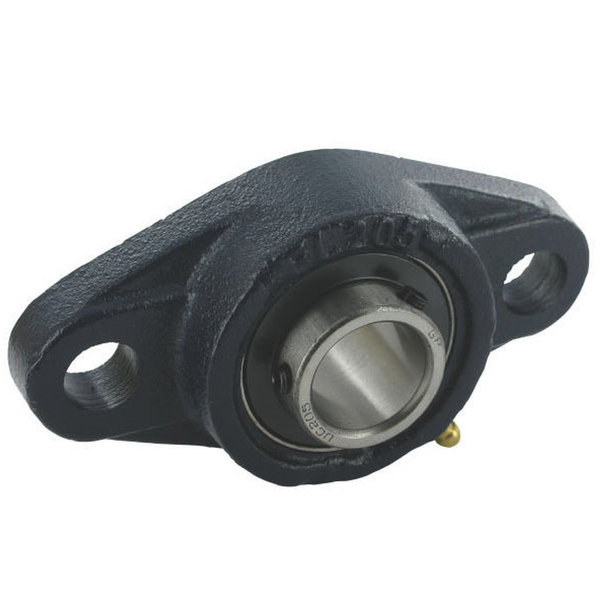

Ovaal lagerblok 30 mm

Ovaal lagerblok 30 mm

Een ovaal lagerblok die standaard geleverd wordt met; een binnenlager die voorzien is van een tweezijdig verlengde binnenring (met een binnendiameter van 30 mm) en 2 stelbouten.

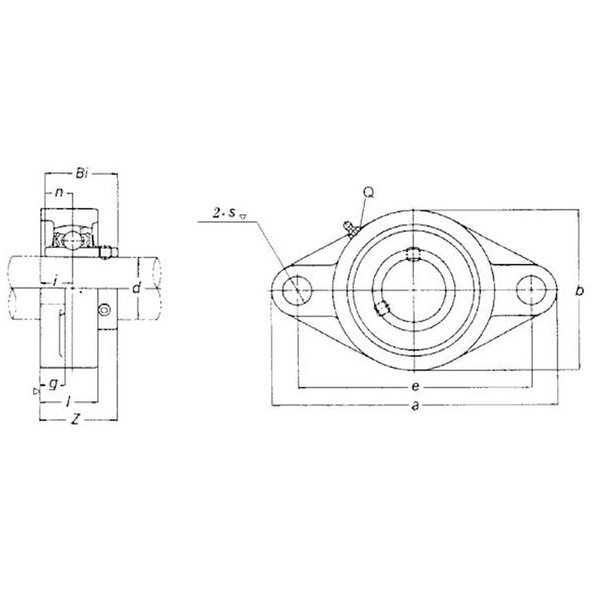

Technische specificaties:

• Binnendiameter (D): 30 mm
• Hoogte behuizing (I): 31 mm
• Hoogte (Z): 40,2 mm
• Dikte flens (G): 13 mm
• Afstand gaten (E): 117 mm
• Breedte (B): 80 mm
• Hoogte binnenring (Bi): 38,1 mm
• Lengte (A): 148 mm
• Diameter boring (S): 16 mm
• Afstand van uiteinde binnenring tot de middelste kogel (N): 15,9 mm
• Afstand (aanbouwzijde) van de lager tot de middelste kogel (i): 18 mm
• Basis dynamische belasting, radiaal: 20,700 N
• Basis statische belasting, radiaal: 11,300 N
• Q: Smeernippel
• Eenheid: per stuk
