Motorbeveiliging MB704H ETR

Motorbeveiliging  MB704H ETR

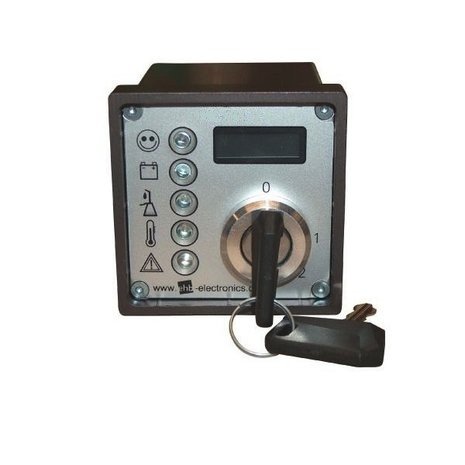

Motorbeveiliging voor mobiele en stationaire machines. Het systeem wordt geactiveerd door de sleuter naar de start positie te draaien. Na 7 seconden begint de MB704 alle ingangen te bewaken. Zodra er een fout optreed zal de fout worden opgeslagen en aagegeven door de bijbehorende rode LED. De motor wordt na 3 seconden uitgeschakeld en de externe uitgang wordt geactiveerd, bijvoorbeeld om een externe claxion te bedienen.

Technische eigenschappen:

• Toepassingsgebied: waterpompen, stroomaggregaten, compressoren, voegensnijders, brekers en hakselaars en Koel-. verwarmings- en hydraulische aggregaten

Technische specificaties:

• Bedrijfsspanning: 8V tot 32V
• Stroomconsumptie: 30mA bij inactieve outputs
• Temperatuurbereik: -40°C tot +80°C

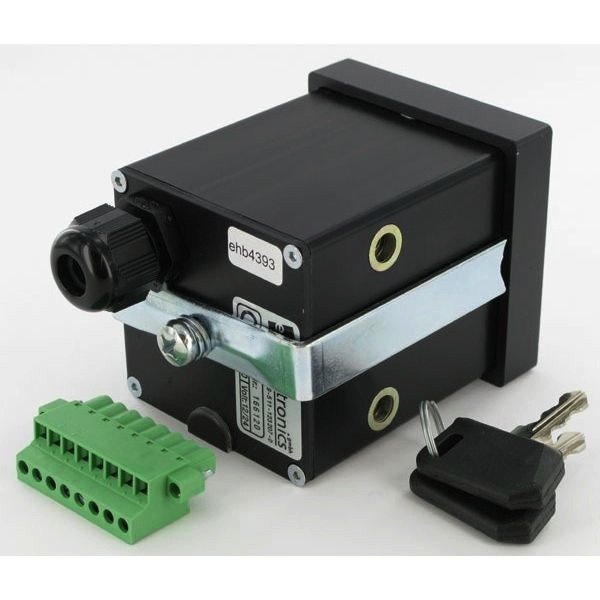

• Aluminium huis: (LxBxH) 72x72x110
• Inbouwmaat: 66x66 mm
• IP classificatie: IP54
• Meervoudige stekker
• M14x1,5
• Montage met trillingsdempers of U-beugel

Ingangen:

• Oliedrukschakelaar
• Temepratuurschakelaar
• Dynamo D+
• Dynamo W
• Stop in
• Extra aansluiting bijvoorbeeld voor pressostaat van waterpomp

Uitgangen:

• Solenoïd, trekspoel 40A en houdspoel 3,5A
• Voorgloeien (10 sec)
• Geschakelde spanning (15)
• Starten (50)
