✓ IE1 Elektromotor ✓ 22 kW ✓ 400/690 V ✓ B3 voet ✓ B5 flens
IE1 Elektromotor 22 kW, 400/690 Volt Voetflensbevestiging B3-B5, 1500 RPM
Technische specificaties:

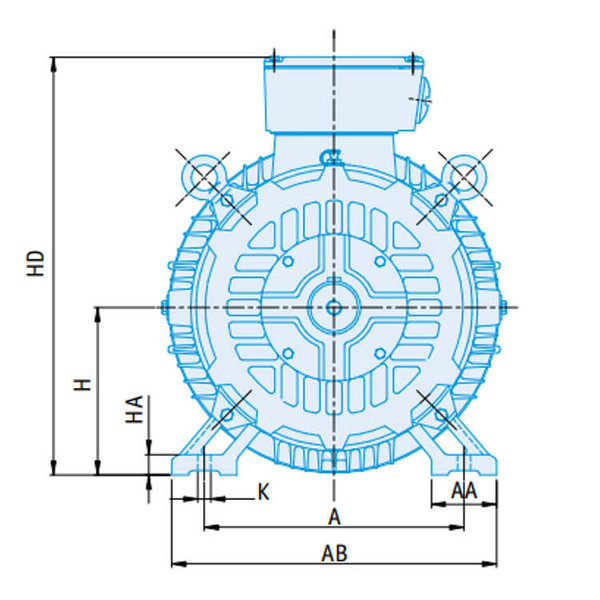

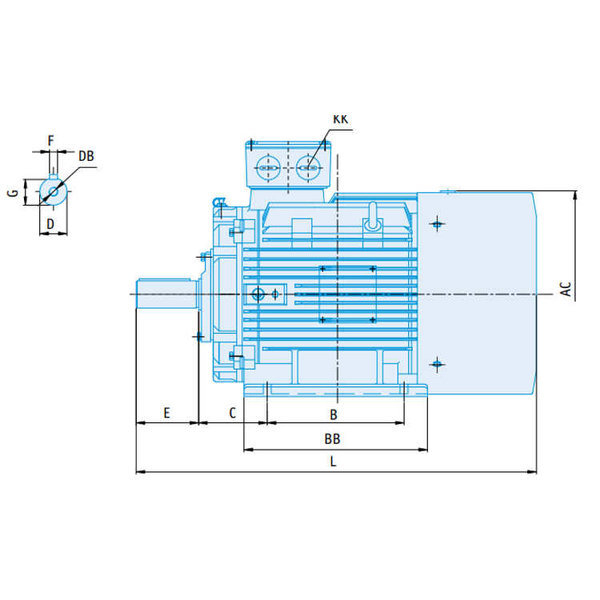

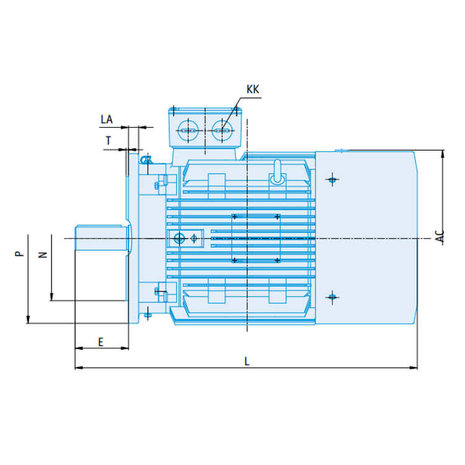

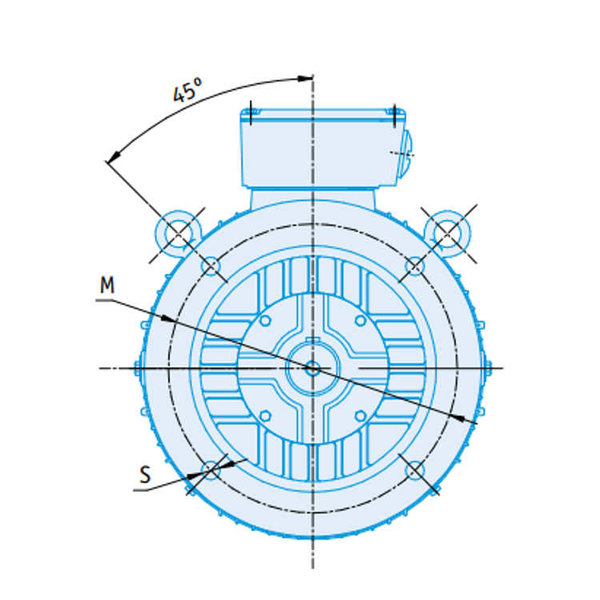

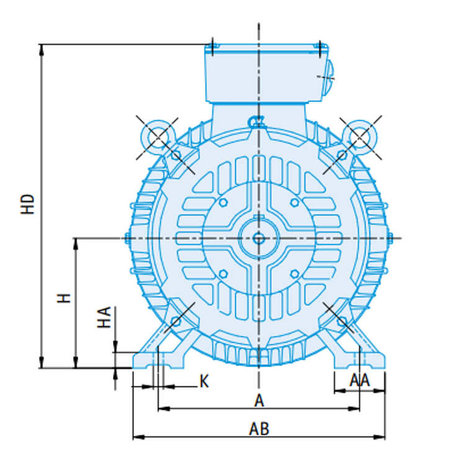

Maatgeving technische tekening (in mm):
Afmeting: | Afmeting: | Afmeting: | |||
A | 279 | D | 48 | P | 350 |
AA | 73 | DB | M16 x 36 | N | 250 |
AB | 355 | E | 110 | M | 300 |
AC | 380 | F | 14 | S | 19 |
B | 279 | G | 42,5 | T | 5,0 |
BB | 387 | LA | 18 | ||
C | 121 | ||||
H | 180 | ||||
HA | 22 | ||||
HD | 455 | ||||
K | 15 | ||||
KK | 2-M40x1.5 | ||||
L | 778 |
Voor verdere uitgebreide technische tekening zie specssheet 2.
